Gamer Black
B75 · Instalação
Placa-mãe B75

Guia de instalação

Do processador à primeira tela: monte a placa-mãe Gamer Black B75, conecte o painel traseiro e ligue o PC pela primeira vez, passo a passo.

Baixar guia em PDF
  1. 1Prepare a placa fora do gabinete
  2. 2Monte no gabinete
  3. 3Conecte o painel traseiro
  4. 4Primeira inicialização

Você vai precisar

  • Chave Phillips média
  • Processador Intel LGA 1155 (2ª ou 3ª geração)
  • Memória DDR3 Gamer Black Nocturnal (8 GB, 1600 MHz)
  • SSD M.2 NVMe Gamer Black LYNX
  • Cooler e pasta térmica
  • Fonte ATX com cabo 24 pinos e cabo da CPU
  • Pendrive com o instalador do sistema
01
Etapa 1

Prepare a placa fora do gabinete

Instale processador, cooler, memória e SSD com a placa sobre a mesa. É mais fácil, mais seguro e evita danos aos componentes.

1

Prepare a bancada

Use uma superfície lisa e que não conduza eletricidade. Apoie a placa sobre a própria caixa ou sobre a espuma que vem na embalagem.

  • Toque em uma parte metálica do gabinete para descarregar a eletricidade estática.
  • Segure a placa sempre pelas bordas.
Atenção:Deixe a fonte desligada da tomada durante toda a montagem.

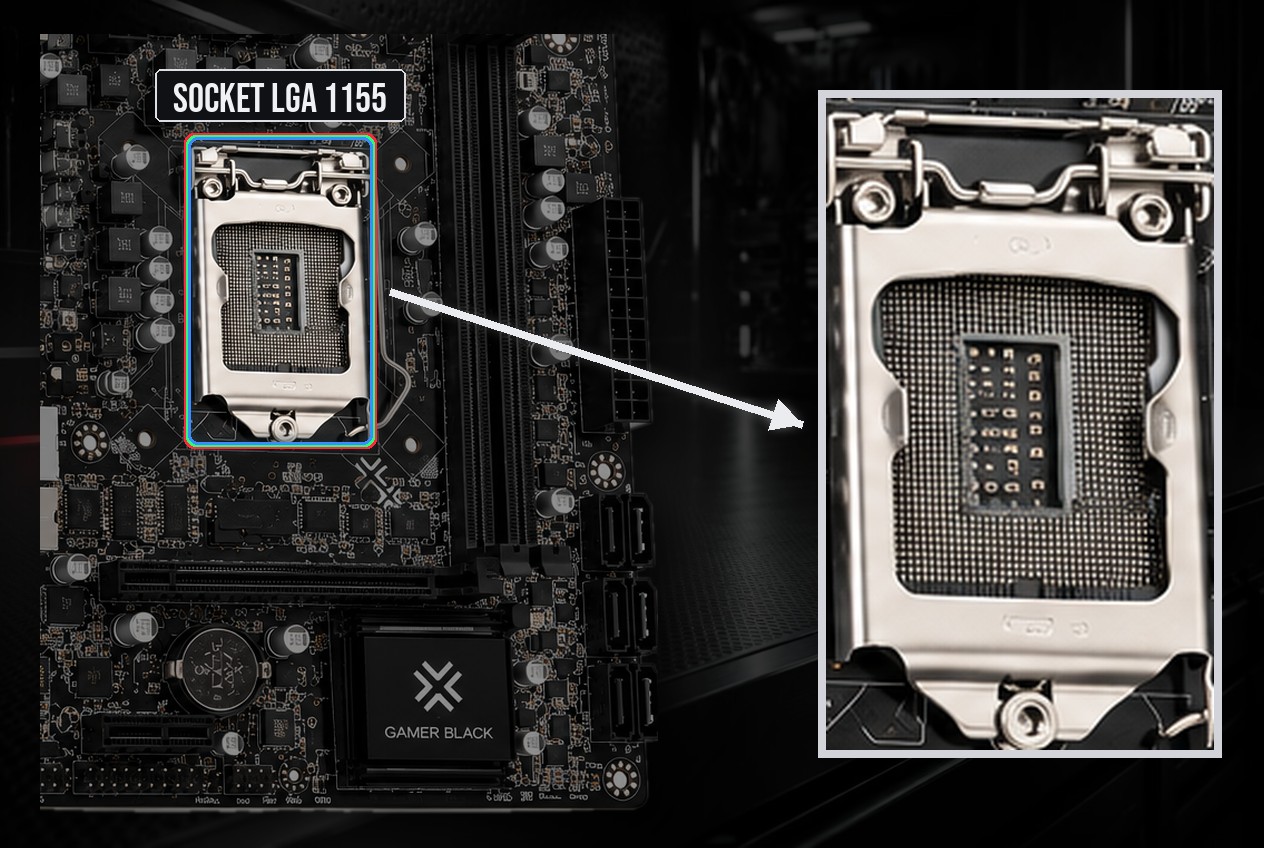

Mão encaixando o processador Intel no socket LGA 1155 da placa-mãe Gamer Black B75
2

Instale o processador

Pressione e solte a alavanca metálica do socket LGA 1155 e levante a moldura. Alinhe o triângulo dourado do processador com a marca do socket e encaixe os dois entalhes laterais.

  • Apoie o processador sem forçar — ele deve assentar sozinho.
  • Feche a moldura e trave a alavanca. A tampa plástica de proteção sai sozinha: guarde-a.
Atenção:Nunca toque nos pinos do socket nem nos contatos do processador.
3

Aplique a pasta térmica e instale o cooler

Se o cooler não vier com pasta aplicada, coloque uma pequena gota (tamanho de um grão de ervilha) no centro do processador. Posicione o cooler e prenda os pinos ou parafusos em diagonal.

  • Ligue o cabo da ventoinha no conector CPU_FAN, ao lado do socket.

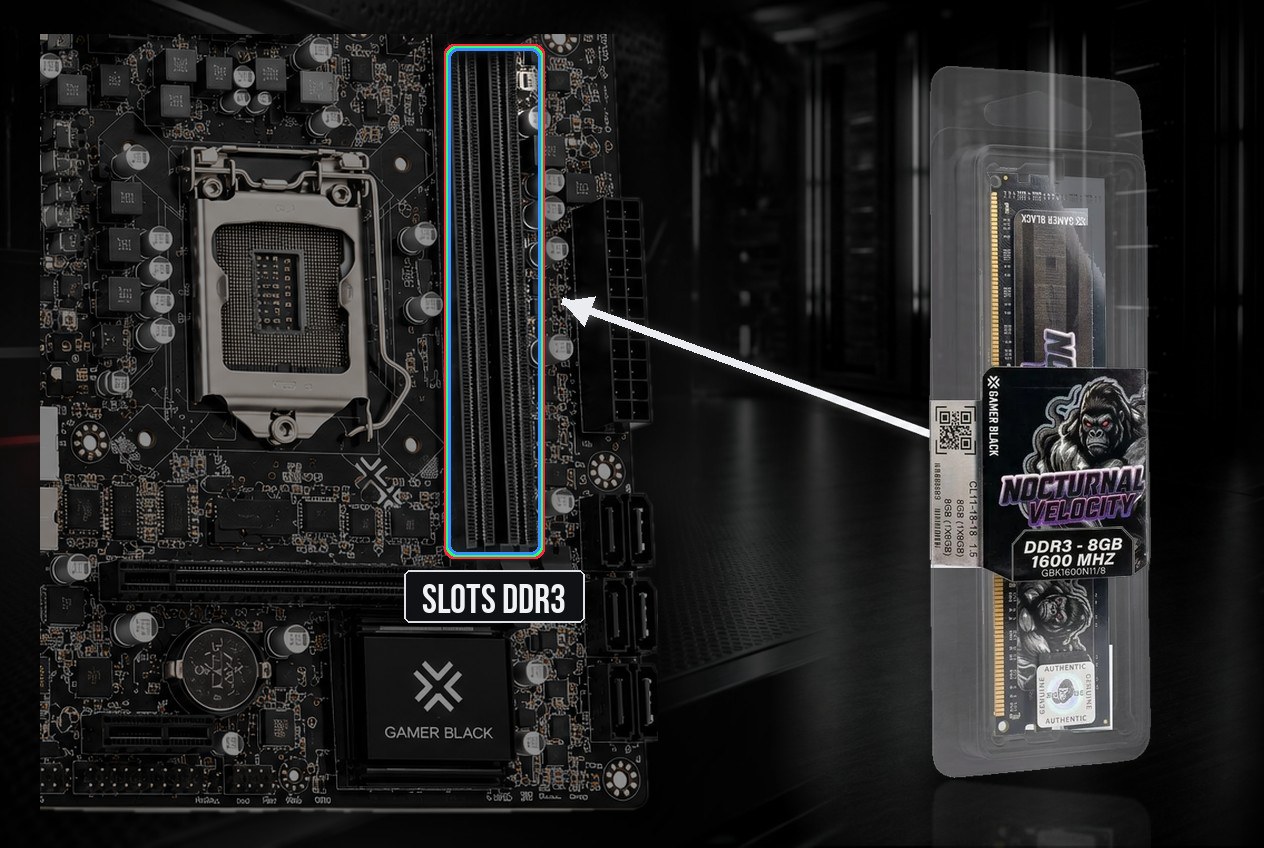

Mão encaixando a memória Gamer Black Nocturnal DDR3 no slot da placa-mãe Gamer Black B75
4

Instale a memória Nocturnal DDR3

Abra as travas do slot. Segure a memória Gamer Black Nocturnal pelas bordas, alinhe o chanfro do pente com o ressalto do slot e pressione as duas pontas ao mesmo tempo até as travas fecharem com um clique.

Dica: Com dois pentes iguais você usa os dois slots e ativa o dual channel. A placa suporta até 16 GB no total.

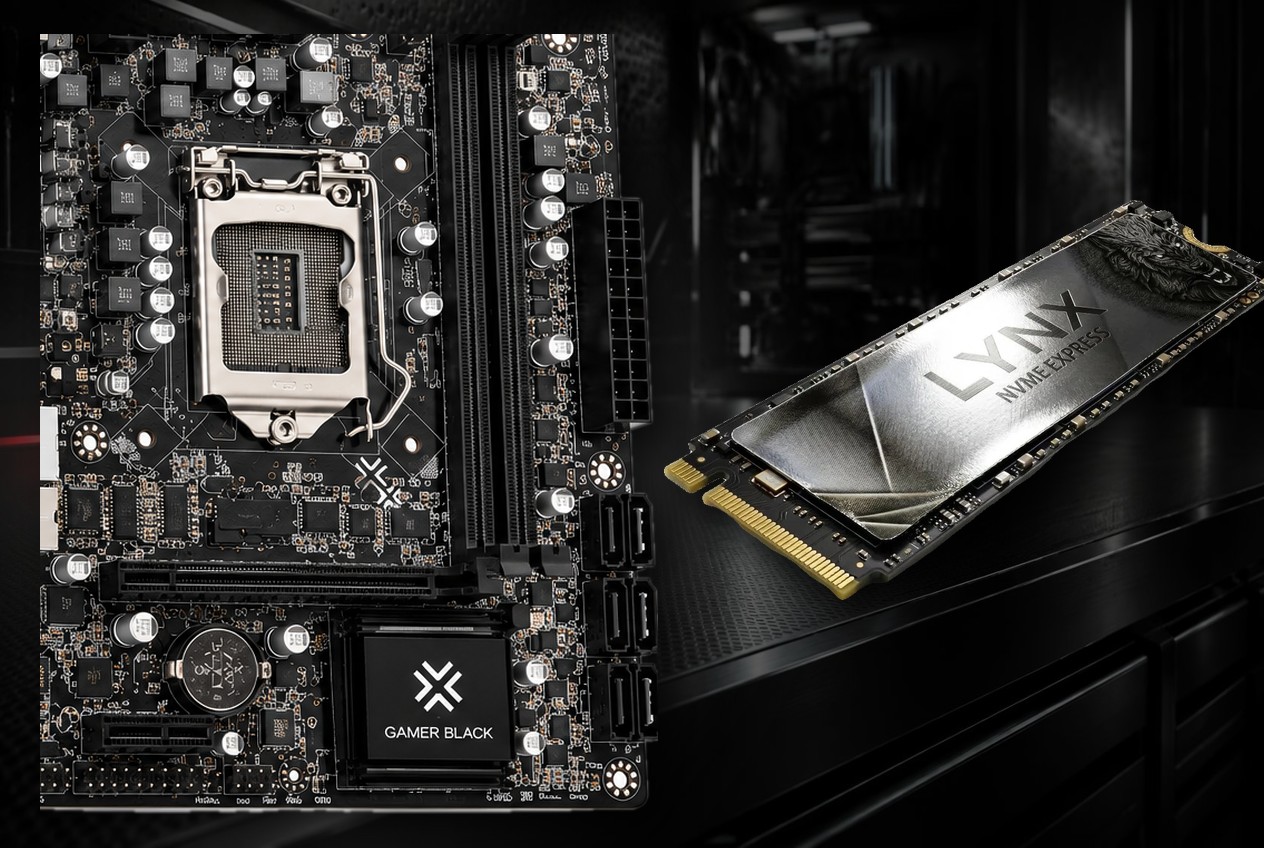

Mão encaixando o SSD Gamer Black LYNX NVMe no slot M.2 da placa-mãe Gamer Black B75
5

Instale o SSD LYNX NVMe

Retire o parafuso do slot M.2. Segure o SSD Gamer Black LYNX pelas bordas, com a etiqueta para cima, e encaixe os contatos dourados no slot inclinado em cerca de 30°. Depois abaixe o SSD e prenda com o parafuso.

  • O encaixe só entra em uma posição: alinhe o recorte dos contatos com o ressalto do slot.
  • Não force para baixo antes de os contatos entrarem por completo.
Dica: Antes de instalar o sistema no SSD M.2, confirme com o suporte Gamer Black se ele pode ser usado como disco de inicialização na sua placa.
02
Etapa 2

Monte no gabinete

Com a placa pronta, é hora de fixá-la no gabinete e ligar os cabos de energia e do painel frontal.

6

Encaixe o espelho traseiro

De dentro do gabinete, pressione o espelho metálico da placa na abertura traseira até ele encaixar nas quatro bordas.

  • Confira se as linguetas do espelho não ficam na frente das portas USB e de rede.
Placa-mãe Gamer Black B75 já com processador, memórias Nocturnal e SSD LYNX sendo fixada nos espaçadores do gabinete
7

Posicione os espaçadores e fixe a placa

A B75 é Micro-ATX: confira se os espaçadores do gabinete coincidem com os furos da placa. Incline a placa, encaixe as portas no espelho e parafuse sem apertar demais.

Atenção:Retire espaçadores que não tenham furo correspondente na placa — eles podem causar curto-circuito.

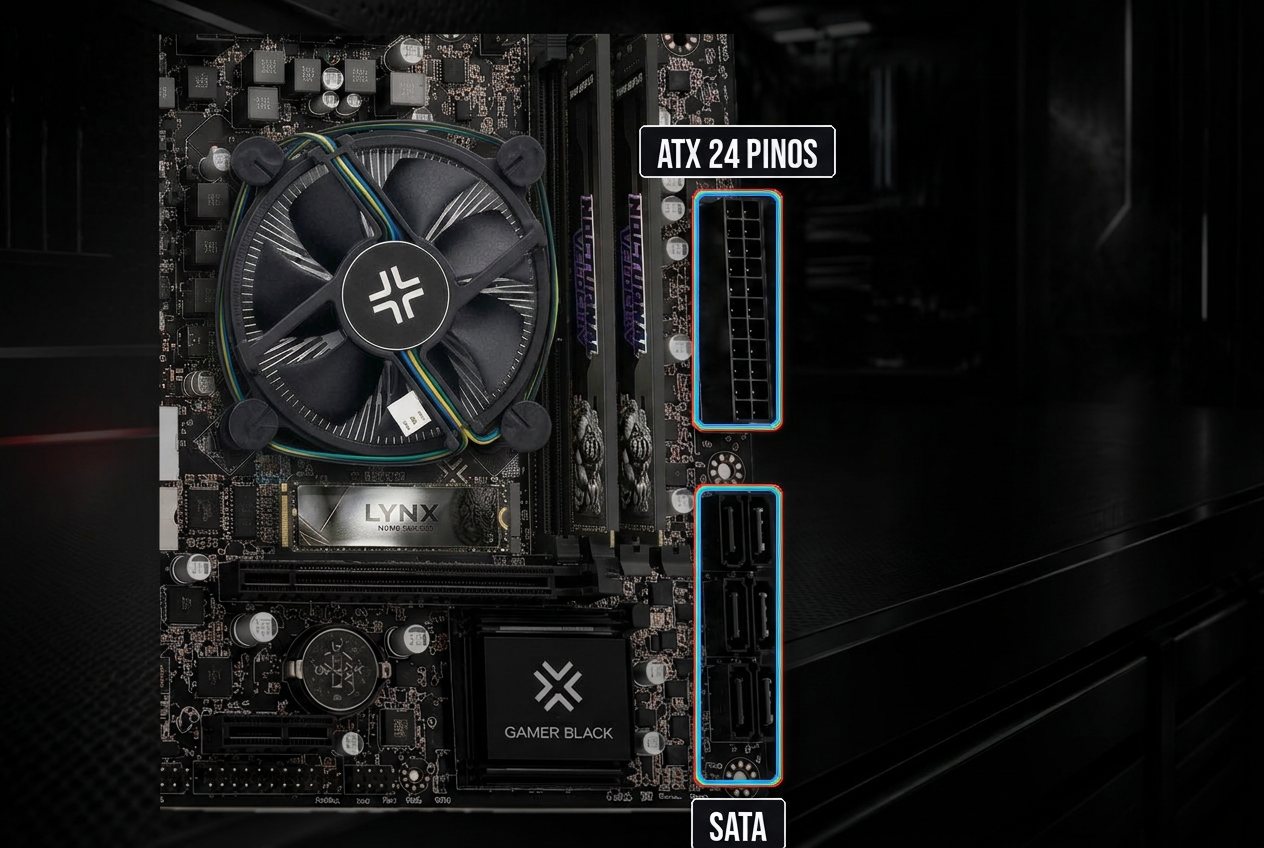

Cabo de energia de 24 pinos sendo conectado na B75 já com processador, memórias Nocturnal e SSD LYNX
8

Conecte a energia

Ligue o cabo de 24 pinos da fonte no conector grande ao lado da memória, até a trava prender. Depois, ligue o cabo da CPU (4 pinos, ou 8 pinos separado em 4+4) no conector perto do processador.

Atenção:Sem o cabo da CPU o PC até liga, mas não dá vídeo.
9

Conecte o painel frontal

Ligue os fios do gabinete no conector do painel frontal, seguindo os nomes impressos ao lado dele na placa.

  • POWER SW: botão liga/desliga.
  • RESET SW: botão de reiniciar.
  • POWER LED e HDD LED: luzes do gabinete (fio colorido no +, branco ou preto no −).
  • Ligue também os cabos USB e de áudio da frente do gabinete nos conectores correspondentes.
10

Placa de vídeo e discos SATA (opcional)

Retire a tampa traseira do gabinete na altura do slot PCIe x16, encaixe a placa de vídeo até a trava fechar e parafuse. Se ela tiver conector de energia, ligue o cabo PCIe da fonte.

  • SSD ou HD SATA: cabo de dados SATA na placa-mãe e cabo de energia SATA da fonte.
03
Etapa 3

Conecte o painel traseiro

Agora ligue monitor, periféricos, rede e som nas portas da parte de trás do PC.

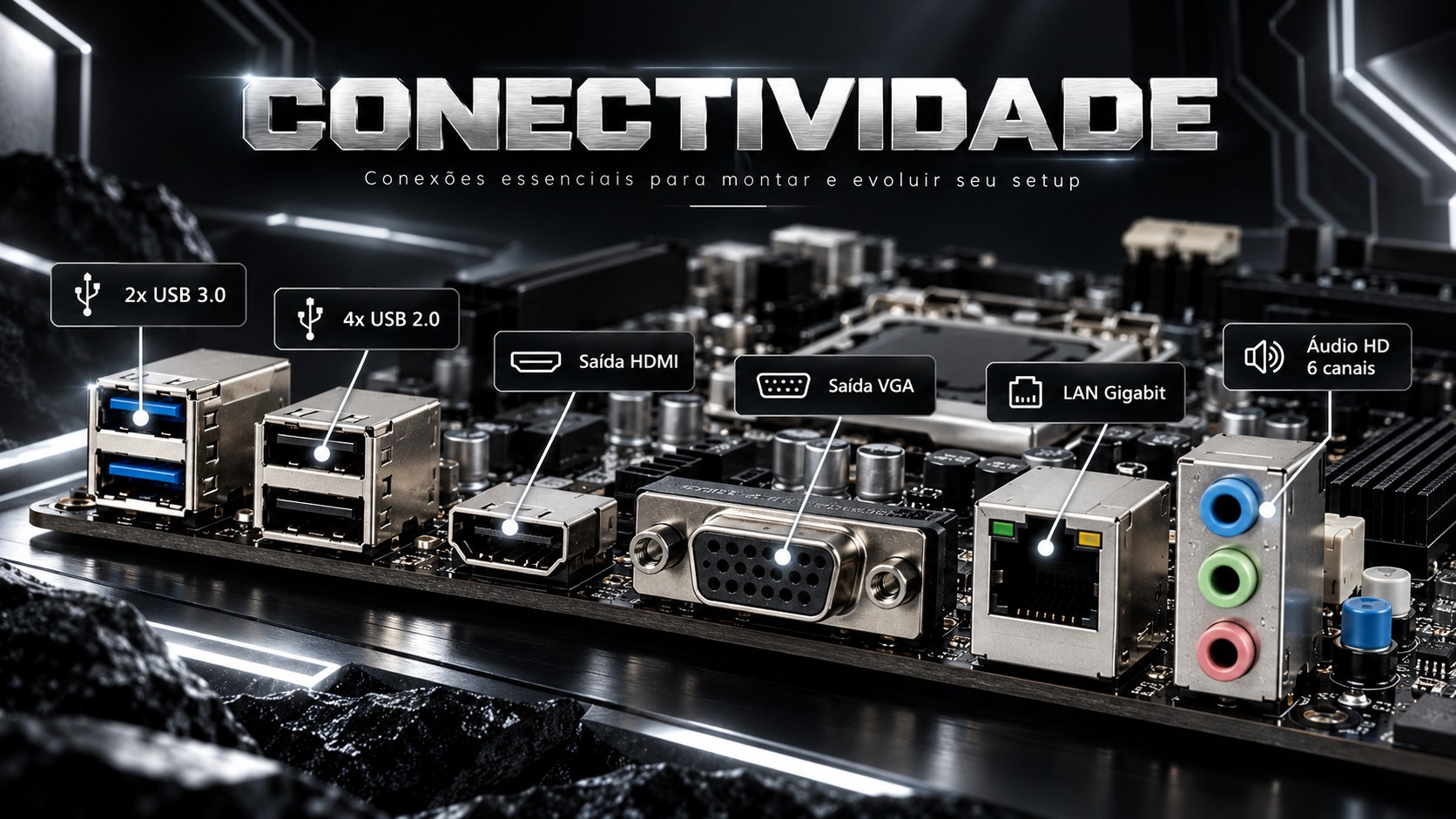

Painel traseiro da B75 com USB 3.0, USB 2.0, HDMI, VGA, LAN e áudio
11

Ligue o monitor na saída certa

Sem placa de vídeo, use a saída HDMI ou VGA da placa-mãe — o processador precisa ter vídeo integrado. Com placa de vídeo instalada, ligue o monitor nela, e não na placa-mãe.

12

Periféricos, rede e som

Use cada porta para o que ela faz melhor:

  • Teclado e mouse nas portas USB 2.0 (pretas).
  • Pendrive de instalação e HD externo nas portas USB 3.0 (azuis).
  • Cabo de rede na porta LAN Gigabit.
  • Áudio: verde para fone ou caixa de som, rosa para microfone, azul para entrada de linha.
13

Ligue na tomada

Conecte o cabo de força na fonte e coloque a chave da fonte na posição ligada ( I ).

Mapa das portas

2x USB 3.0

Pendrive, HD externo, SSD externo

4x USB 2.0

Teclado, mouse, headset

HDMI

Monitor ou TV (vídeo integrado)

VGA

Monitor com entrada VGA

LAN Gigabit

Cabo de rede / roteador

Áudio HD

Verde: saída · Rosa: microfone · Azul: entrada

04
Etapa 4

Primeira inicialização

Tudo conectado? Confira a lista, ligue o PC e configure a BIOS para instalar o sistema.

14

Confira antes de ligar

Uma revisão rápida evita a maioria dos problemas:

  • Cabos de 24 pinos e da CPU conectados.
  • Cooler ligado no CPU_FAN.
  • Memória com as travas fechadas.
  • Monitor na saída de vídeo correta.
  • Nenhum parafuso solto dentro do gabinete.
Setup Gamer Black com luzes RGB e a tela da BIOS no monitor
15

Ligue e entre na BIOS

Aperte o botão do gabinete e pressione várias vezes a tecla mostrada na tela de abertura (geralmente Delete) até abrir a tela de configuração.

Dica: A primeira inicialização pode levar alguns segundos a mais enquanto a placa reconhece a memória. É normal.
16

Confira o hardware reconhecido

Veja se o processador, o total de memória e os discos aparecem corretamente. Ajuste a data e a hora.

  • Se a memória aparecer pela metade, desligue o PC e reencaixe o pente.
17

Escolha o disco de inicialização

Na área de Boot, coloque o pendrive de instalação como primeira opção. Salve e saia (geralmente F10) para reiniciar.

18

Instale o sistema e os drivers

Instale o Windows ou o Linux normalmente. Depois, instale os drivers de chipset Intel, rede, áudio e vídeo integrado para tudo funcionar no máximo.

Solução de problemas

Algo não funcionou?

+O PC não liga (nenhuma ventoinha gira)

Confira a chave da fonte, o cabo de força na tomada e se o fio POWER SW está no lugar certo do painel frontal.

+Liga, mas não aparece imagem

Verifique o cabo da CPU, reencaixe a memória (teste um pente por vez) e confirme se o monitor está na saída certa.

+Desliga sozinho depois de alguns segundos

O cooler pode estar mal encaixado ou sem pasta térmica. Confira também se ele está ligado no CPU_FAN.

+O SSD ou HD não aparece

Revise o encaixe e o parafuso do M.2, os cabos SATA de dados e energia, e as opções de armazenamento na BIOS.

+Sem internet ou sem som

Instale os drivers de rede e de áudio depois do sistema e confira o cabo de rede e a cor da entrada de som.

Aviso:os nomes dos conectores podem variar. Siga sempre os nomes impressos na placa e o manual que acompanha o produto. Imagens ilustrativas.
